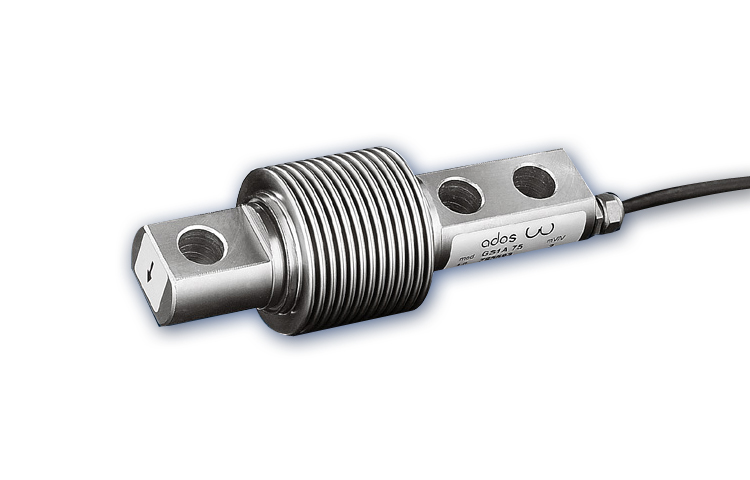

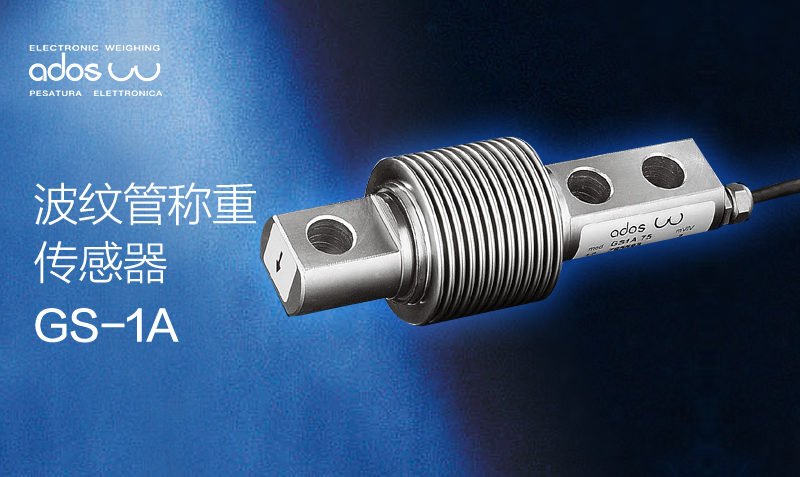

GS-1A系列為彎曲梁結構，采用波紋管焊接密封，適合測量小型負載測量系統，常用于料斗、罐體、皮帶秤及自動化設備。標準量程15 、30、50、75、100、150、250、300、500 Kg。
●技術特性
ü合金鋼彈性體，不銹鋼波紋管
ü氣密焊接，IP67等級
üOIML R60 C3認證 (75 - 300 Kg)
ü6線制接線
●技術參數
量程規格 Emax | 15 、30、50、75、100、150、250、300、500 Kg |
安全過載 | 150%Emax |
極限過載 | 300%Emax |
額定輸出 Cn | 2 mV/V |
最大變形量 | 0.2mm |
輸出誤差 | 0.1%Cn |
零點誤差 | 1%Cn |
線性誤差 | 0.03%Cn |
滯后誤差 | 0.03%Cn |
重復誤差 | 0.03%Cn |
蠕變（30分鐘） | 0.03%Cn |
零點溫漂 | 0.003%Cn/℃ |
輸出溫漂 | 0.003%Cn/℃ |
輸入阻抗 | 383±3 ohm |
輸出阻抗 | 350±1 ohm |
絕緣阻抗 | ＞3000 Mohm |
激勵電壓 | 5 .. 15Vdc |
補償溫度 | -10.. +40℃ |
存放溫度 | -20.. +70℃ |
材質 | 合金鋼（彈性體）/不銹鋼（波紋管） |
防護等級 | IP67 |
電纜 | 6芯5米雙屏蔽電纜 |
自身重量 | 0.6 kg |
●外形尺寸
