該系列包括幾個不同的測量范圍和掃描角度，導致不同的分辨率的選擇。

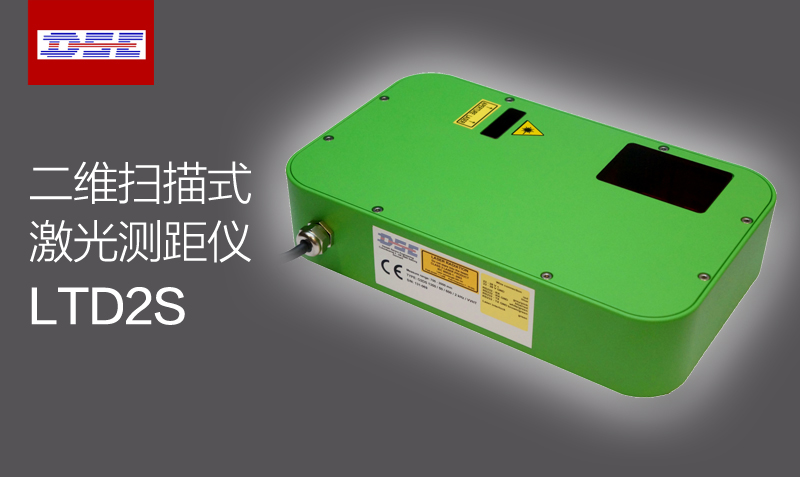

LTD2S系列是為滿足各種工業應用中二維輪廓測量的需要而開發的飛點型激光掃描儀。掃描儀擁有堅固的構是為了提供一個非?？煽康臏y量性能與高測量精度。小掃描角度和/或高測量頻率產生非常高的角分辨率。飛點測量原理的另一個優點是使用單點代替激光線。此外，激光的強度通過反饋到應用表面的最優強度來不斷調整。

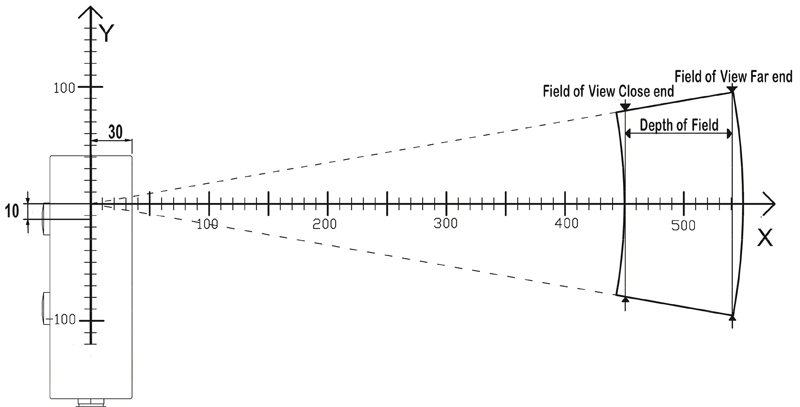

測量是通過在一個角度上振蕩三角平面來完成的?？梢灾付ㄗ畲蠼嵌葹?0°。準直或聚焦的激光束從幾乎任何物體的表面漫反射，CCD相機通過物鏡記錄圖像。這使得數字信號處理器能夠精確地確定從鏡像軸中心到目標表面的徑向距離，以及跟蹤角度參考位置。

LTD2S覆蓋8個不同的測量范圍。最小的是100mm，測量從200mm至300毫米，最大的測量范圍是1300mm，測量從700mm至2000mm。分辨率從0.03毫米到0.8毫米不等。測量范圍越小，分辨率越好。LTD2S系列提供2 kHz或6 kHz掃描頻率。

LTD2S一個緊湊的單元，集成了光學、CCD相機和數字電子器件。不需要單獨的控制器單元。輸出為RS422串行接口。

對于2K Hz的LTD2S掃描儀也支持RS232通訊。應用程序軟件的實際接口是運行在Windows下的程序的DLL庫。

為了雙重或更多的目的，LTD2S掃描儀也提供同步型版本。同步型號可編程設定作為從單元或作為控制一個或多個從單元的主單元運行。

同步功能: 兩個或多個LTD2S同步型掃描儀一起工作來執行復雜的二維幾何測量。它的工作原理是一個主掃描單元和一個或多個從掃描單元配合使用。例如，在管材或類似產品的加工中采用四個掃描儀控制尺寸和形狀。

高溫目標上的距離測量。為了滿足這一需求，LTD2S系列可更新成高溫型號以達到不同的溫度水平，基本命名為HT、VHT和VVHT。作為一個相當獨特的特性VVHT版本能夠測量溫度最高達到2200℃的熱表面。

● 典型應用

LTD2S的應用數不勝數。從鋼鐵、金屬和建筑工業到食品和汽車生產，非接觸接觸精密輪廓掃描無處不在。

ü 以下是使用LTD2S掃描儀的幾個例子:

ü 食品工業: 在切成等份和相同重量之前測量奶酪的體積。

ü 金屬工業: 測量鋁板坯側面輪廓。

ü 鋼鐵行業: 測量大型鋼板的高度，而不是從上到下測量厚度。

ü 汽車工業: 測量輪胎側面輪廓。

● 技術參數

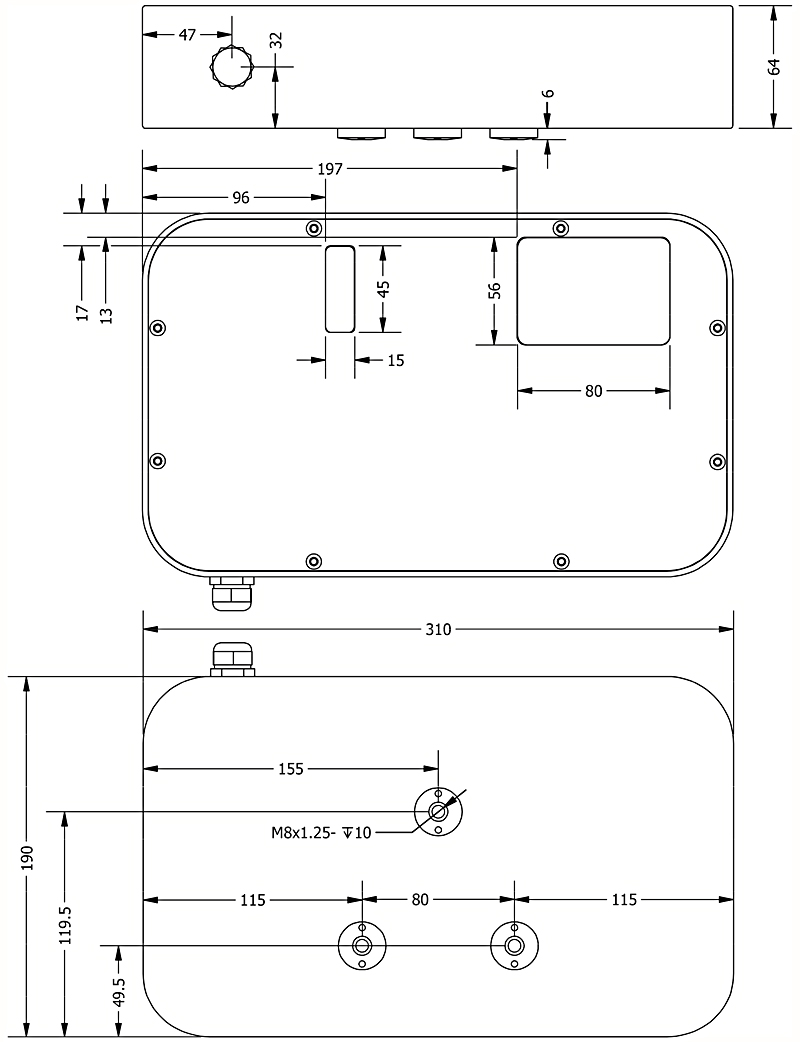

● 外形尺寸
