鋁箔的生產過程是將鋁板軋制成厚度在0.1至1mm厚度的鋁帶，隨后鋁帶連續軋制直到達到需要的厚度。為了獲得極薄的鋁箔材料（厚度從5微米至30個微米），兩張鋁帶需要疊在一起進行軋制，軋制后進行分卷。由于生產過程中產生的針孔，這些薄的箔材會有輕微的滲透性，并且這些針孔無法100%通過肉眼進行檢測。CEPHEE-ASL是一款特別針對箔材分卷機設計的全自動檢測儀，能100%檢測位于分卷機出口位置處的箔材。
CEPHEE -ASL簡介
鋁箔的生產過程是將鋁板軋制成厚度在0.1至1mm厚度的鋁帶，隨后鋁帶連續軋制直到達到需要的厚度。為了獲得極薄的鋁箔材料（厚度從5微米至30個微米），兩張鋁帶需要疊在一起進行軋制，軋制后進行分卷。由于生產過程中產生的針孔，這些薄的箔材會有輕微的滲透性，并且這些針孔無法100%通過肉眼進行檢測。CEPHEE-ASL是一款特別針對箔材分卷機設計的全自動檢測儀，能100%檢測位于分卷機出口位置處的箔材。
CEPHEE-ASL-工作原理

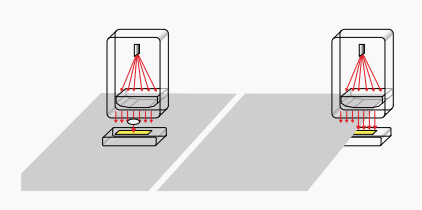

使用激光梁作為光源，采用影像傳感器檢測從箔材表面透過的激光光線。
CEPHEE-ASL-產品性能
+ 材料速度最高1 200m/min
+ 可檢測最小直徑為10微米的針孔
+ 邊緣或分切（小于5mm ）后可檢測最小直徑為20微米針孔
+ 針孔位置檢測精度：箔材橫向：＜±5mm（針孔直徑大于40微米）
+ 檢測材料厚度范圍：0.005 mm .. 0.050 mm . .
+ 檢測材料寬度范圍：100mm .. 2100 mm
+ 工作溫度：0 .. 40℃
+ 檢測連續針孔能力: 2個針孔間最小距離0.2mm(速度為10m/s）
CEPHEE-ASL-功能描述
+ 檢測針孔
+ 針孔大小測量和分級
+ 板面上針孔位置測量
+ 精確定位針孔位置
+ 針孔分類: 微孔、大孔
+ 可以按照20個級別定義針孔等級
+ 針孔密度 (1m2 面積, 1dm2 面積, 圖形化顯示）
+ 檢測大孔
+ 圖形化表示大孔位置
+ 統計報表
+ 其他功能: 線性針孔、密度區域，....

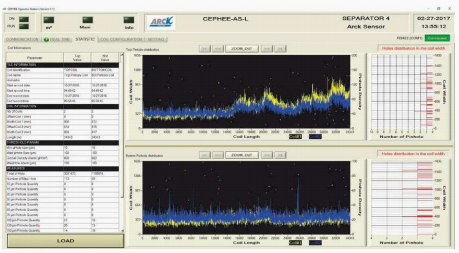

CEPHEE-ASL-人機界面
+ 針孔儀的設置
+ 記錄分卷機主要分段信息
+ 實時顯示箔材檢測結果
+ 顯示統計計算結果
儀表單元
特殊微處理器單元結合接口板驅動接收單元進行針孔檢測。管理從針孔儀接收的信息：
+ 檢測后根據大小將針孔按“微孔”和“大孔”分級。
+ 自動測試功能：當分卷機中無箔材時CEPHEE-ASL執行自動測試功能
+ 針孔位置檢測：每一臺針孔儀均能標注檢測到的針孔位置，位置精度±5mm
+ 微孔尺寸的編程設置
+ 材料的速度測量
+ 輸入：開始 - 停止 - 門關閉 - Roll in
+ 輸出：
- 激光梁閉合，系統可運行
- 針孔儀就緒
- 大孔
- 密度超標
- 設備故障
+ 顯示界面
顯示屏位于儀表箱正面，綠色燈表示系統是否工作狀態。 LED顯示屏給出針孔儀接收單元狀態（是否綠燈亮），檢測過程中橘紅色燈閃爍）
+ 盤裝電腦：運行Cephee-ASL軟件。
機械結構

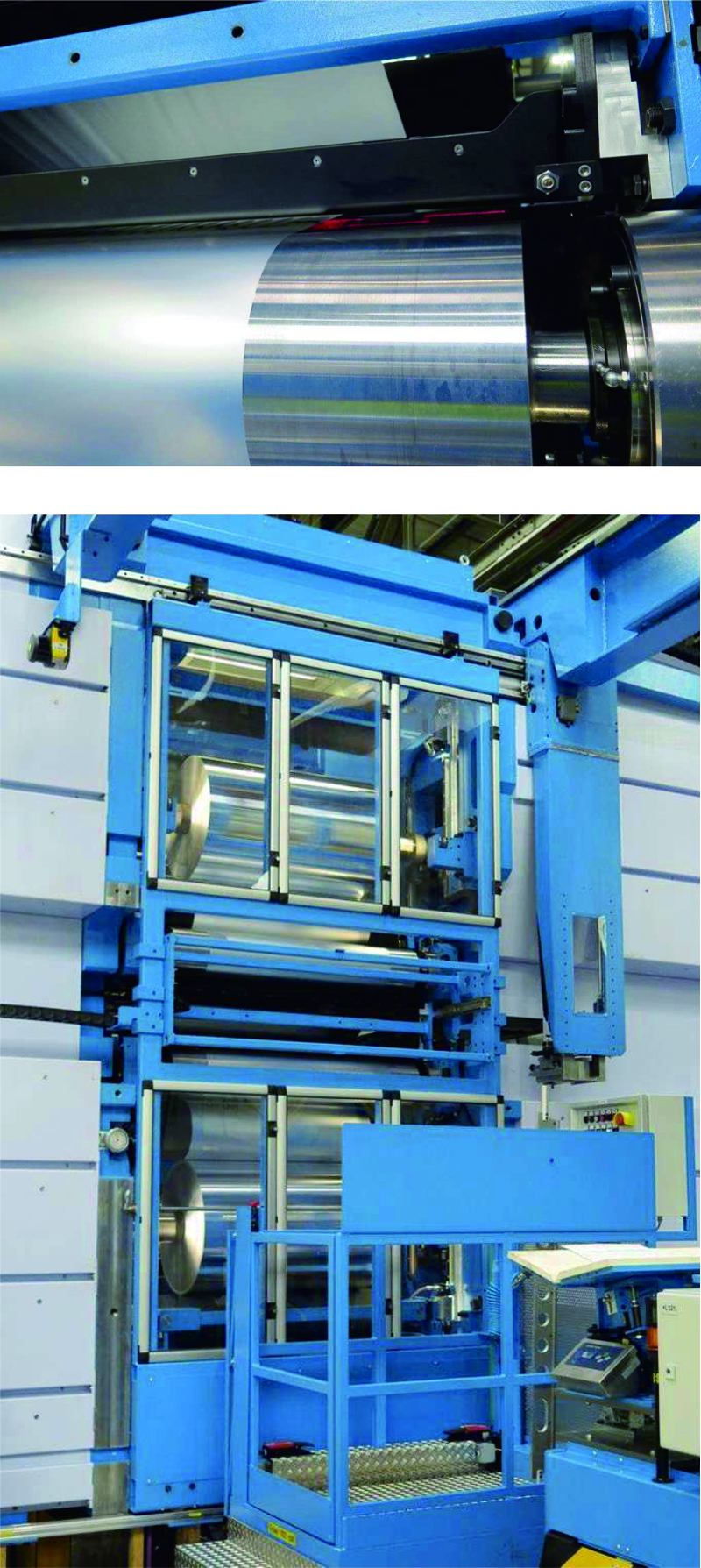

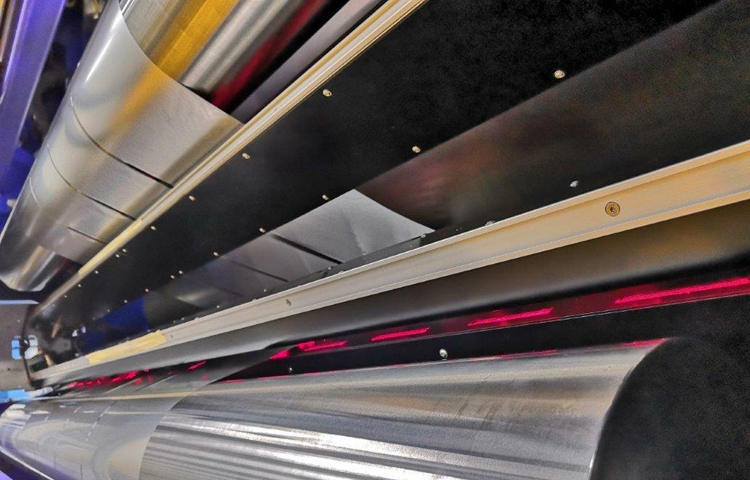

三根梁系統: 設備設計成特殊形狀以便安裝在分卷機設備的內部。 設備包括三根梁以及內部所有光學部件。上梁安裝在上張箔材導輥間位置。第二根結構梁結構相同，安裝在下張箔材兩導輥間位置。這兩根梁以及激光源都采用固定位置安裝。第三根梁包括兩個針孔檢測系統的接收單元，被安裝在兩張箔材之間的分卷機位置。
接收單元的外形和尺寸經過計算以剛好適合接收單元安裝空間以及兩張箔材的角度。
外形及尺寸：梁包括所有的光學器件，設計成容易安裝在分卷機內部。梁的總長度根據客戶要求進行調整。
安裝：針孔儀需要精確的圖紙，以確保梁和接收單元的軸線位置要絕對一致。
接收單元系統詳情：由一個框架組成?？蚣苡蓛蓚€電機驅動從上面位置旋轉到工作位置。
以太網連接能力：軟件允許操作人員通過Arck通訊協議拷貝文件和通訊。
